Plano PDF de estufa Danesa6. Campana mínima: 99cm ANCH x 93,5cm PROF x 181cm ALTO.

Plano técnico PDF para construir estufa a leña Danesa6 COMPLETA, campana mínima 99x93,5x181 cm. Incluye vistas, hiladas, listas de materiales y piezas. Potencia estimada 34.200 kcal/h. Ideal para estuferos con formación previa. Sí incluye banco de masa. No incluye planos de cámara de combustión.

$67500
Precio expresado en Pesos argentinos
Pagando con: Transferencia bancaria via CBU o ALIAS
Más info

Medios de pagos disponibles
  • Transferencia bancaria via CBU o ALIAS
Plano PDF de estufa Danesa6. Campana mínima: 99cm ANCH x 93,5cm PROF x 181cm ALTO.
$67500
Precio expresado en Pesos argentinos
Pagando con: Transferencia bancaria via CBU o ALIAS
Más info

Medios de pagos disponibles
  • Transferencia bancaria via CBU o ALIAS
Temario del curso

PLANOS

⚠️ IMPORTANTE – LEER ANTES DE COMPRAR
Este juego de planos está destinado a personas con formación previa en construcción de estufas a leña o de masa térmica. No es un manual para principiantes. Una ejecución incorrecta puede generar fallas, humo o riesgos de seguridad.
El Plano PDF estufa Danesa6 – campana MÍNIMA corresponde a un diseño compacto y de alto rendimiento, optimizado para ocupar el menor volumen posible sin perder eficiencia térmica. Sus dimensiones finales son 99 cm ancho x 93,5 cm profundidad x 181 cm alto, con potencia estimada de 34.200 kcal/h (39,8 kW).
Incluye:

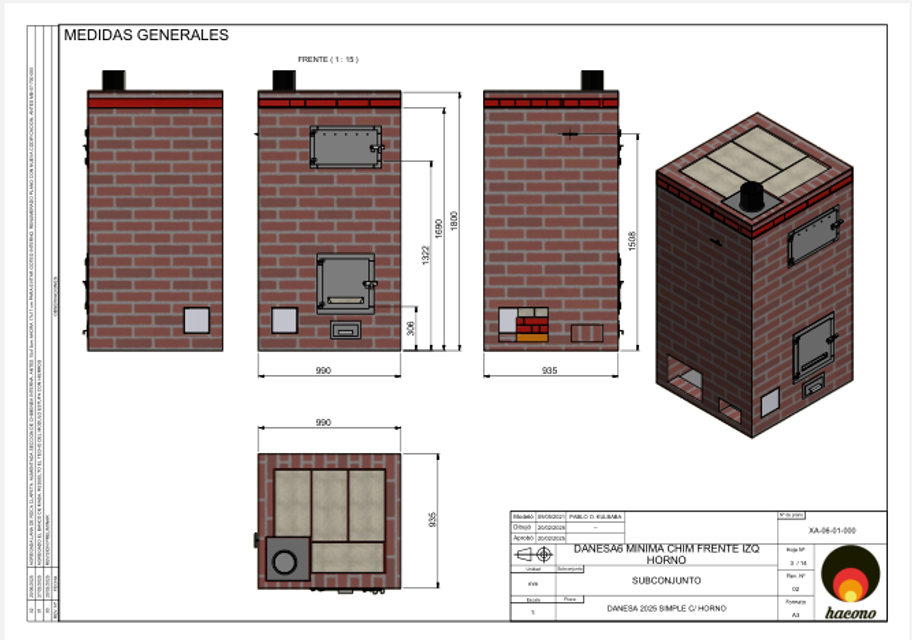

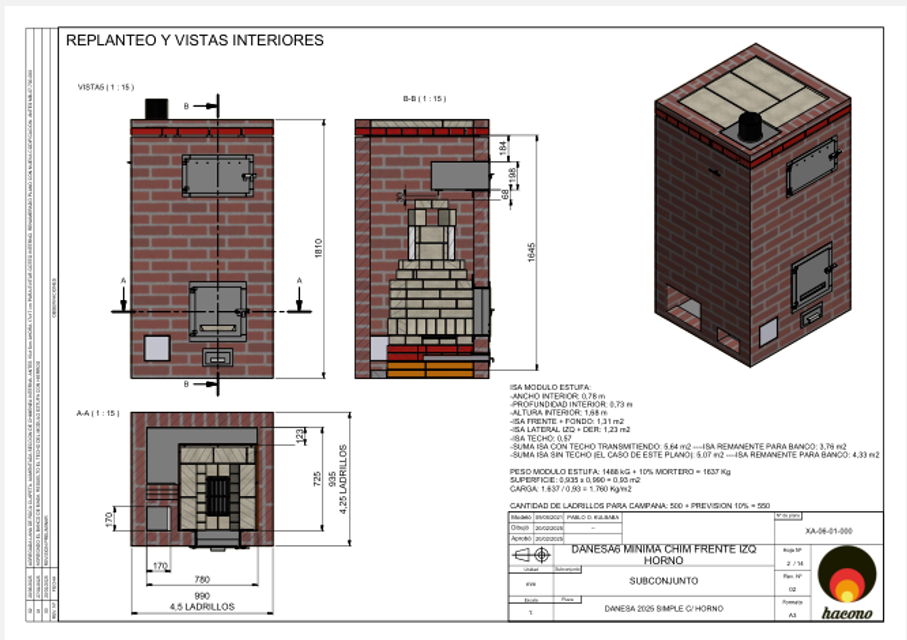

• Vistas generales

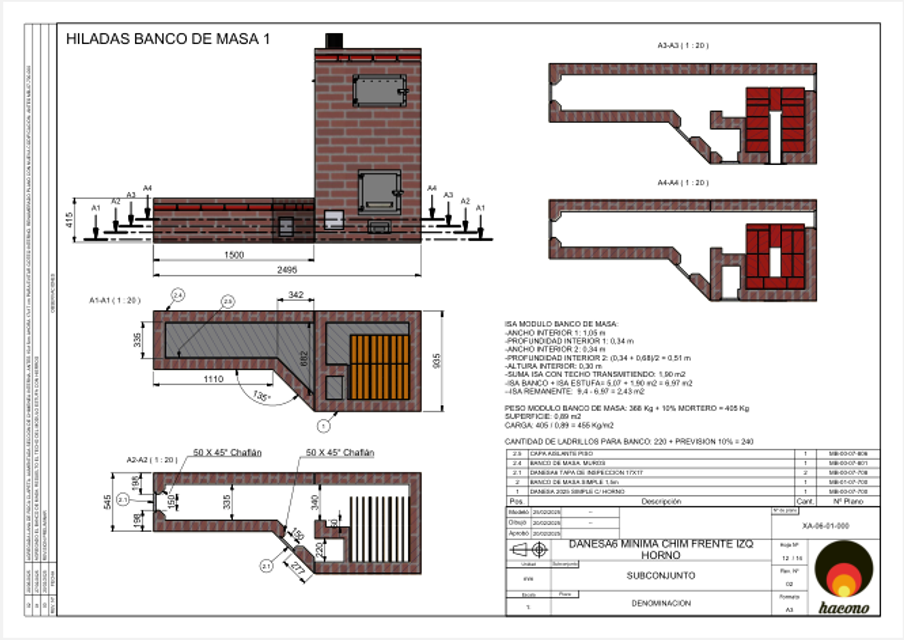

• Detalle de hiladas
• Recorridos de humo
• Listado de materiales
• Listado de piezas especiales

Este diseño SÍ incluye banco de masa para mayor acumulación y liberación prolongada de calor.

No incluye planos de cámara de combustión, que se vende por separado

Pensado para estuferos y profesionales que buscan un diseño probado y adaptable, respetando normativa local y buenas prácticas.

🔹 Datos técnicos
Potencia bruta estimada: 34.200 Kcal/h (39,8 kW)
Cantidad de ladrillos requeridos:
-Refractarios 229×114×63: 72
-Tejuelas refractarias 229×114×30: 8
-Ladrillos cocidos comunes 205×105×50: 30 CAMARA + 500 CAMPANA = 530 + 10% = 580

🔹 Formato del plano PDF tamaño A3 14 hojas técnicas

🔹 Condiciones
Uso personal/laboral. Prohibida su reproducción total o parcial.

Descarga disponible por 90 días.
