Plano PDF de estufa Danesa5. Campana Mínima: 89cm ANCH x 77cm PROF x 165cm ALTO

Plano técnico PDF para construir estufa a leña Danesa5, campana mínima 89x77x165 cm. Incluye vistas, hiladas, listas de materiales y piezas. Potencia estimada 19.000 kcal/h. Ideal para estuferos con formación previa. Sí incluye banco de masa. No incluye planos de cámara de combustión.

$67500
Precio expresado en Pesos argentinos
Pagando con: Transferencia bancaria via CBU o ALIAS
Más info

Medios de pagos disponibles
  • Transferencia bancaria via CBU o ALIAS
Plano PDF de estufa Danesa5. Campana Mínima: 89cm ANCH x 77cm PROF x 165cm ALTO
$67500
Precio expresado en Pesos argentinos
Pagando con: Transferencia bancaria via CBU o ALIAS
Más info

Medios de pagos disponibles
  • Transferencia bancaria via CBU o ALIAS
Temario del curso

PLANOS

⚠️ IMPORTANTE – LEER ANTES DE COMPRAR
Este juego de planos está destinado a personas con formación previa en construcción de estufas a leña o de masa térmica. No es un manual para principiantes. Una ejecución incorrecta puede generar fallas, humo o riesgos de seguridad.

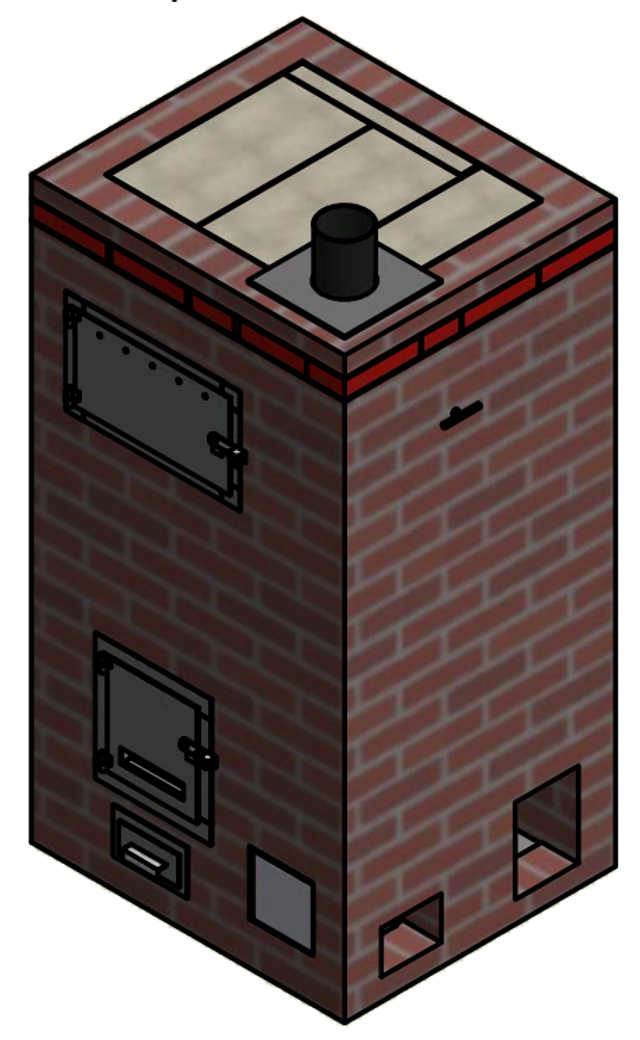

El Plano PDF estufa Danesa5 – campana MÍNIMA corresponde a un diseño compacto y de alto rendimiento, optimizado para ocupar el menor volumen posible sin perder eficiencia térmica. Sus dimensiones finales son 89 cm ancho x 77 cm profundidad x 165 cm alto, con potencia estimada de 19.000 kcal/h (22,1 kW).
Incluye:

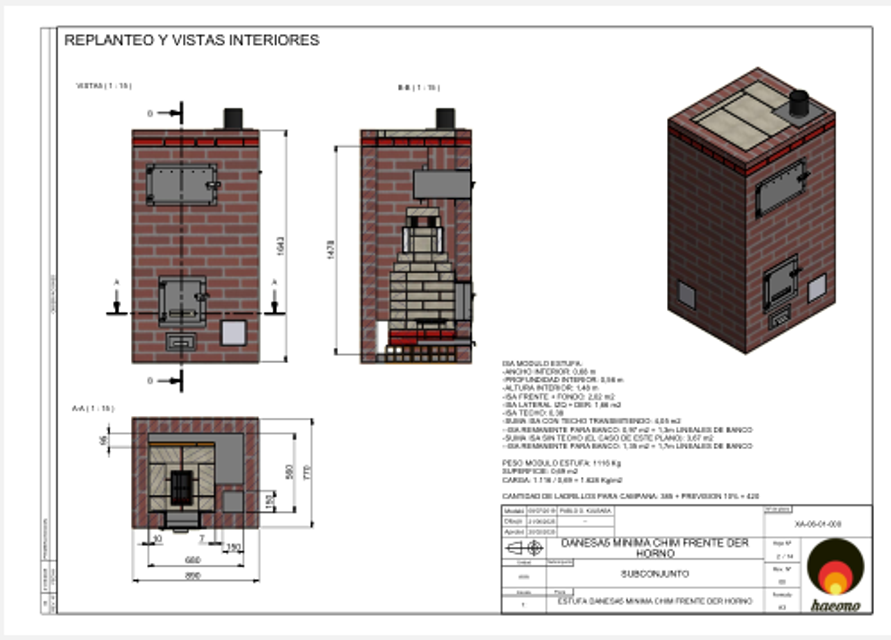

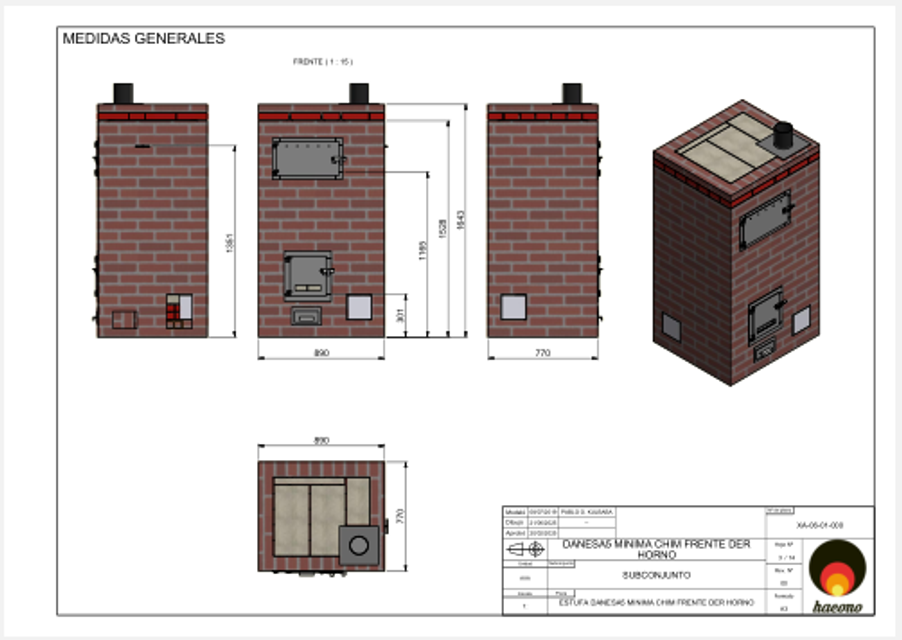

• Vistas generales
• Detalle de hiladas
• Recorridos de humo
• Listado de materiales

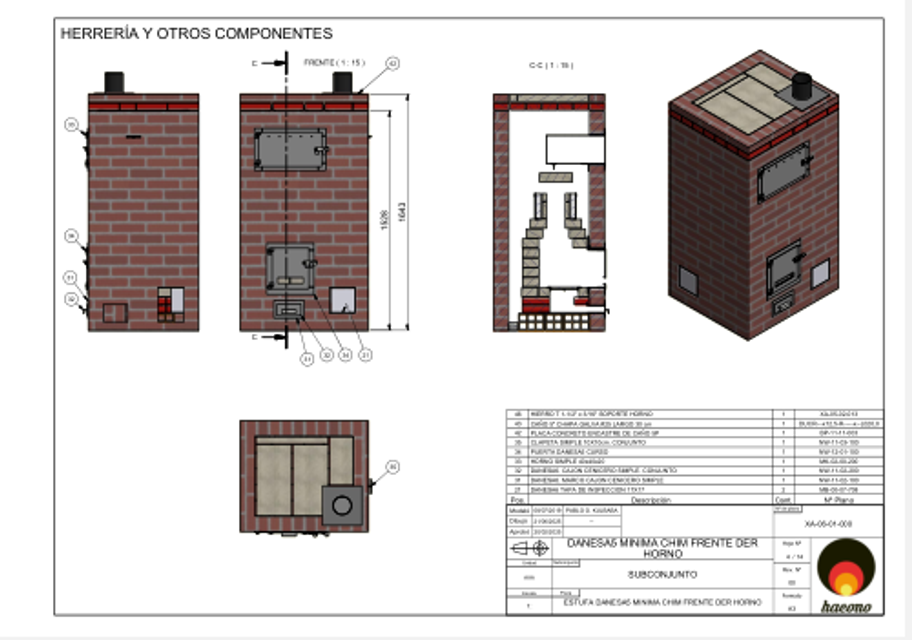

• Listado de piezas especiales

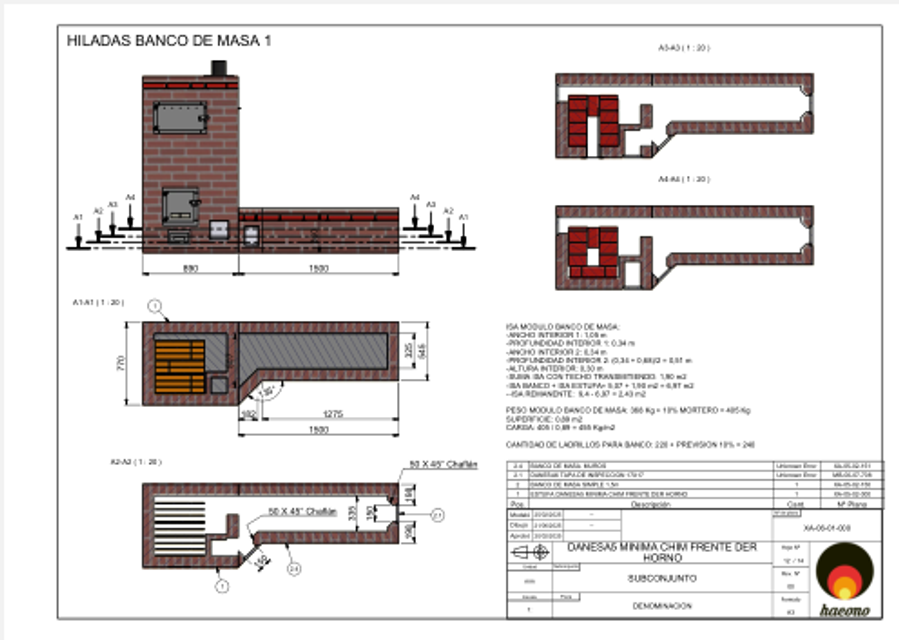

Este diseño SÍ incluye banco de masa para mayor acumulación y liberación prolongada de calor.

No incluye planos de cámara de combustión, que se vende por separado.

Pensado para estuferos y profesionales que buscan un diseño probado y adaptable, respetando normativa local y buenas prácticas.

🔹 Datos técnicos
Potencia bruta estimada: 19.000 Kcal/h (22,1 kW)
Cantidad de ladrillos requeridos:
-Refractarios 229×114×63: 50
-Tejuelas refractarias 229×114×30: 6
-Ladrillos cocidos comunes 205×105×50: 30 CAMARA + 385 CAMPANA = 415 + 10% = 460

🔹 Formato del plano PDF tamaño A3 14 hojas técnicas

🔹 Condiciones
Uso personal/laboral. Prohibida su reproducción total o parcial.

Se agradece mencionar “estufa con cámara Danesa5” en publicaciones que incluyan esta cámara

El acceso a la descarga del material en PDF es por 90 días.
