Plano PDF de cámara de combustión Danesa6 229x114x63

Plano técnico en PDF para construir la cámara de combustión Danesa. Incluye vistas, hiladas, listas de materiales y piezas. Potencia estimada 34.200 kcal/h. Ideal para estuferos con formación previa. No incluye banco de masa ni estufa completa.

$50000
Precio expresado en Pesos argentinos
Pagando con: Mercadopago y Transferencia bancaria
Más info

Medios de pagos disponibles
  • Mercadopago
  • Transferencia bancaria
    • Formas de pago aceptadas
    • Tarjeta de crédito
    • American Express
    • Mastercard
    • Visa
    • Cabal
    • Naranja
    • Argencard
    • Diners
    • Efectivo en puntos de pago
    • Pago Fácil
    • Rapipago
Plano PDF de cámara de combustión Danesa6 229x114x63
$50000
Precio expresado en Pesos argentinos
Pagando con: Mercadopago y Transferencia bancaria
Más info

Medios de pagos disponibles
  • Mercadopago
  • Transferencia bancaria
    • Formas de pago aceptadas
    • Tarjeta de crédito
    • American Express
    • Mastercard
    • Visa
    • Cabal
    • Naranja
    • Argencard
    • Diners
    • Efectivo en puntos de pago
    • Pago Fácil
    • Rapipago
Temario del curso

Planos

⚠️ IMPORTANTE – LEER ANTES DE COMPRAR
Este plano está destinado a personas con formación previa en estufas de masa térmica. Se recomienda haber realizado un curso de estufa completa antes de utilizar este material. Un uso incorrecto puede afectar el funcionamiento, la seguridad y el rendimiento de la estufa.

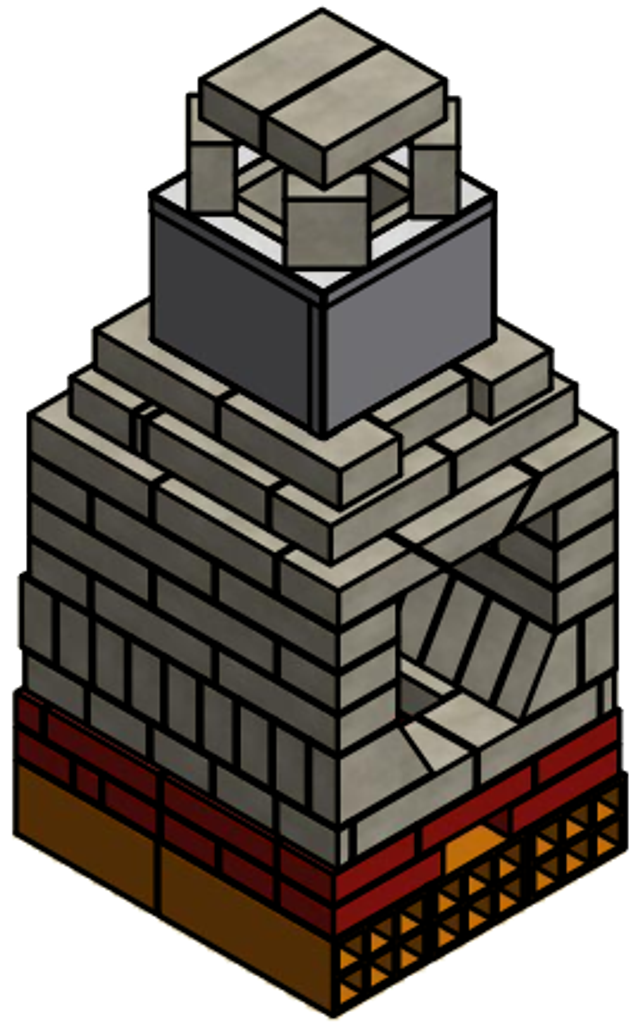

Este producto digital contiene el plano detallado de la cámara de combustión Danesa6, diseñado para lograr una combustión eficiente, estable y de alto rendimiento térmico.

🔹 Alcance del plano
Incluye exclusivamente la cámara de combustión.
❌ No incluye diseño completo de la estufa ni banco de masa.

🔹 Datos técnicos principales

  • Potencia bruta estimada: 34.200 Kcal/h (39,2 kW)

  • Cantidad de ladrillos requeridos:

    • Refractarios 229×114×63: 72

    • Tejuelas refractarias 229×114×30: 8

    • Ladrillos cocidos comunes 205×105×50: 30

    • Ladrillos huecos del 12: 7

🔹 Formato del plano

  • PDF tamaño A3

  • 6 hojas técnicas

🔹 Contenido del plano

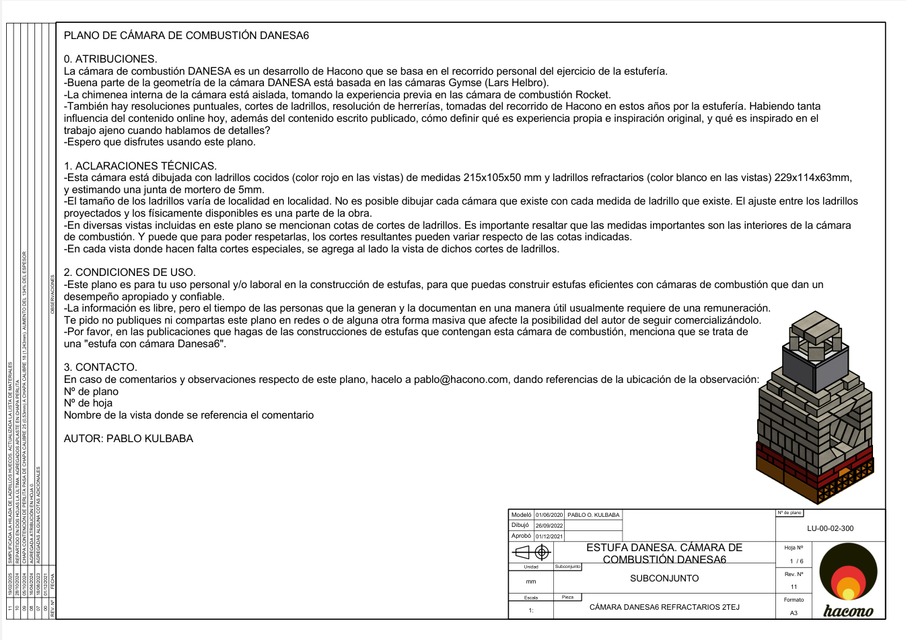

  1. Condiciones de uso

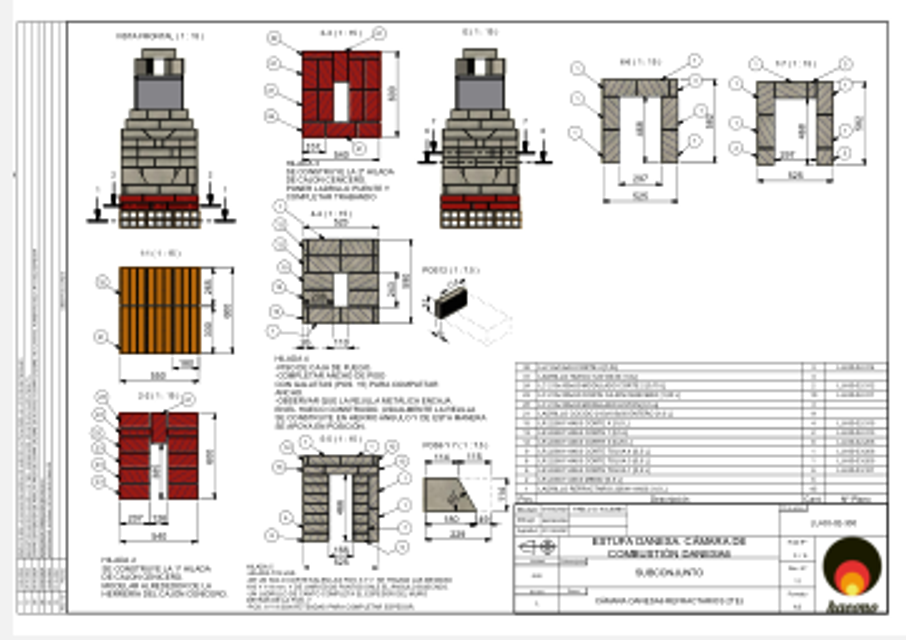

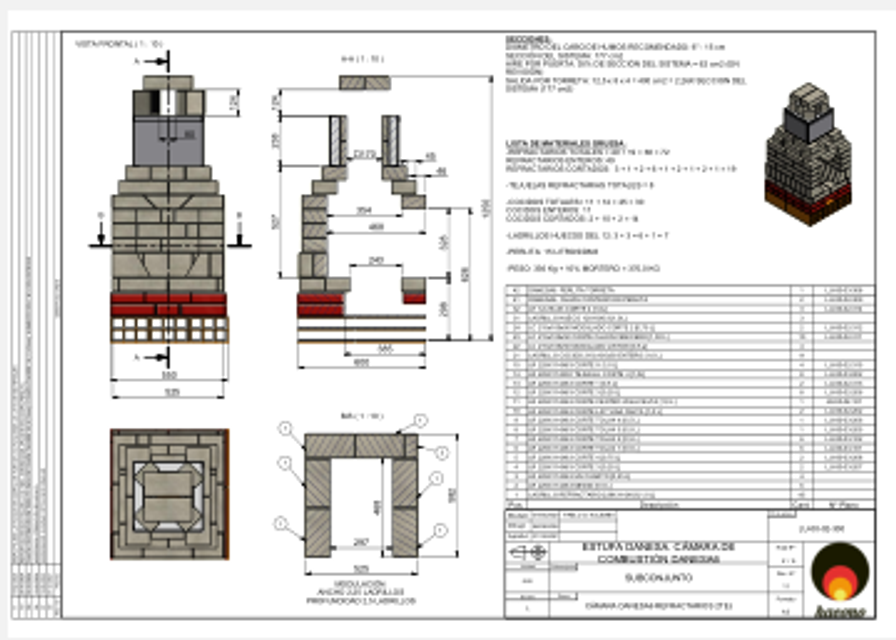

  2. Vistas generales, listas de materiales, partes y secciones

  3. Hiladas 1 a 7 (aislación y paredes caja de fuego)

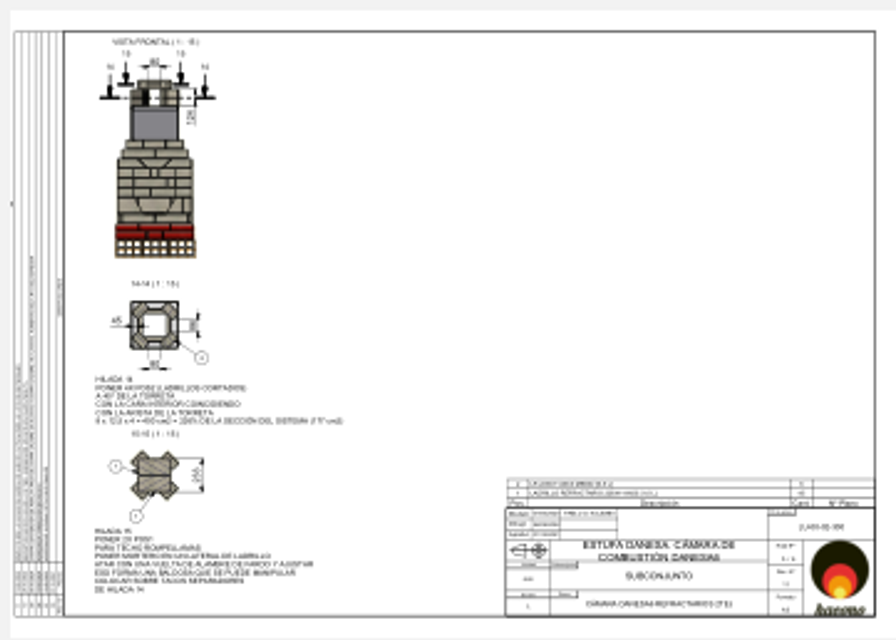

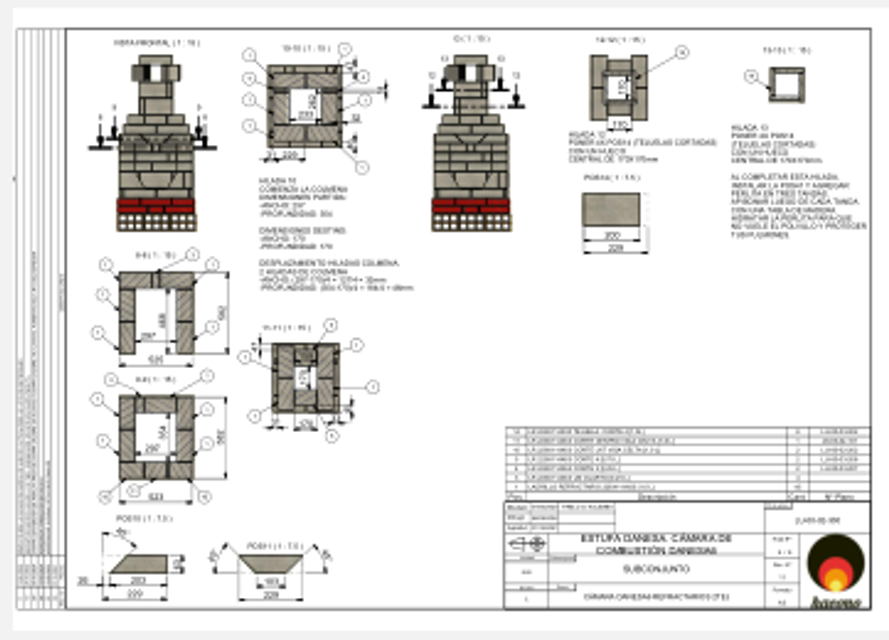

  4. Hiladas 8 a 13 (paredes caja de fuego y torreta)

  5. Rompellamas

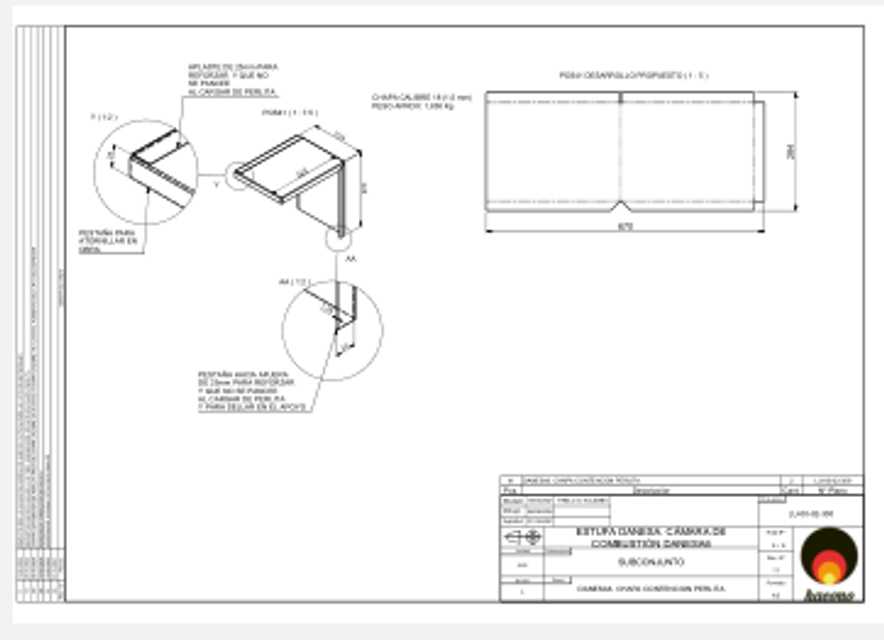

  6. Detalle de pieza de chapa para contención de perlita

🔹 Condiciones de uso

  • Uso personal y/o laboral en construcción de estufas

  • Prohibida la reproducción total o parcial, especialmente en redes o de forma masiva

  • Se agradece mencionar “estufa con cámara Danesa6” en publicaciones que incluyan esta cámara

  • El acceso a la descarga del material en PDF es por 90 días.
