Plano PDF de cámara de combustión Danesa5 229x114x63

⚠️ IMPORTANTE – LEER ANTES DE COMPRAR
Este plano está destinado a personas con formación previa en estufas de masa térmica. Se recomienda haber realizado un curso de estufa completa antes de utilizar este material. Un uso incorrecto puede afectar el funcionamiento, la seguridad y el rendimiento de la estufa.

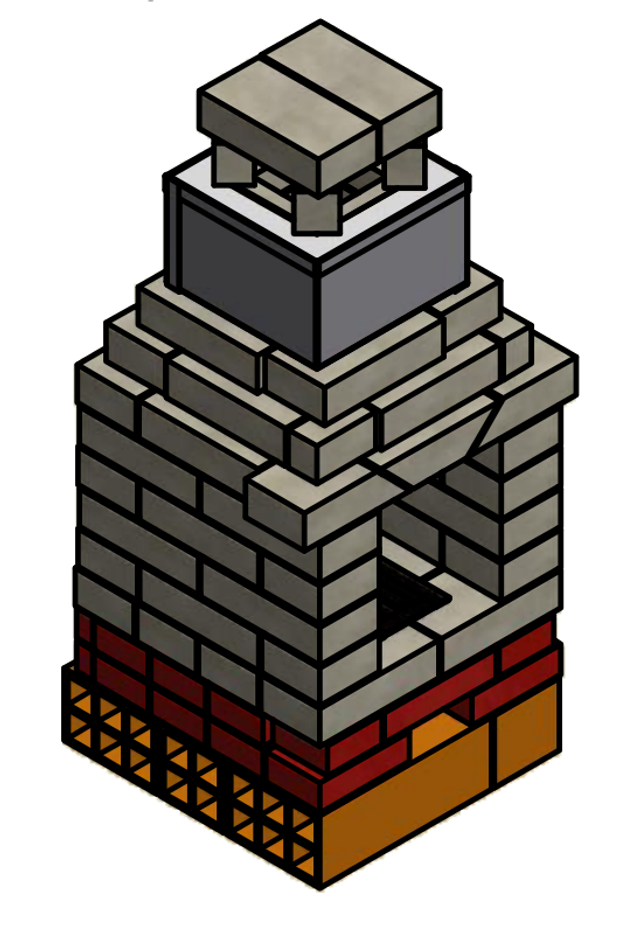

Este producto digital contiene el plano detallado de la cámara de combustión Danesa5, diseñado para lograr una combustión eficiente, estable y de alto rendimiento térmico.

🔹 Alcance del plano
Incluye exclusivamente la cámara de combustión.
❌ No incluye diseño completo de la estufa ni banco de masa.

🔹 Datos técnicos principales

• Potencia bruta estimada: 19.000 Kcal/h (22,1 kW)

• Cantidad de ladrillos requeridos:

  • Refractarios 229×114×63: 50

  • Tejuelas refractarias 229×114×30: 6

  • Ladrillos cocidos comunes 205×105×50: 20

🔹 Formato del plano

• PDF tamaño A3

• 5 hojas técnicas

🔹 Contenido del plano

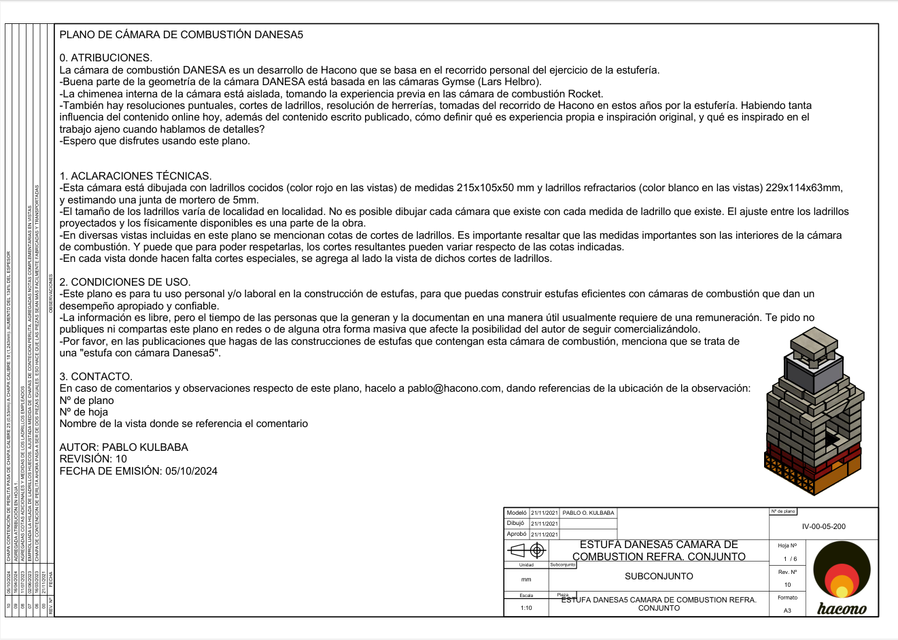

1. Condiciones de uso

2. Vistas generales, listas de materiales, partes y secciones

3. Hiladas 1 a 9 (aislación y cierre de viga)

4. Hiladas 10 a 14 (colmena y tapa rompellamas)

5. Detalle de pieza de chapa para contención de perlita

🔹 Condiciones de uso

• Uso personal y/o laboral en construcción de estufas

• Prohibida la reproducción total o parcial, especialmente en redes o de forma masiva

• Se agradece mencionar “estufa con cámara Danesa5” en publicaciones que incluyan esta cámara

• El acceso a la descarga del material en PDF es por 90 días.
